Guangdong Hongtuo Instrument Technology Co., Ltd.
 |
| Plaats van herkomst: | Dongguan, China |
| Merknaam: | DahoMeter |
| Certificering: | ISO,SGS |
| Modelnummer: | Cpj-3015 |
| Min. bestelaantal: | Eén set |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | standaard exporteren houten pakket |
| Levertijd: | 5 dagen |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 300 stuks per maand |
| Naam: | Verticale profielprojector Optische vergelijkers Optisch meetinstrument | De grootte van de glazen tafel (mm): | 196X96 |
|---|---|---|---|
| meetnauwkeurigheid: | (3+L/50) μm | Testen vóór levering: | - Ja, dat klopt. |
| Kracht: | 1100-240V ((AC), 50/60HZ | Pakket: | houten kast |

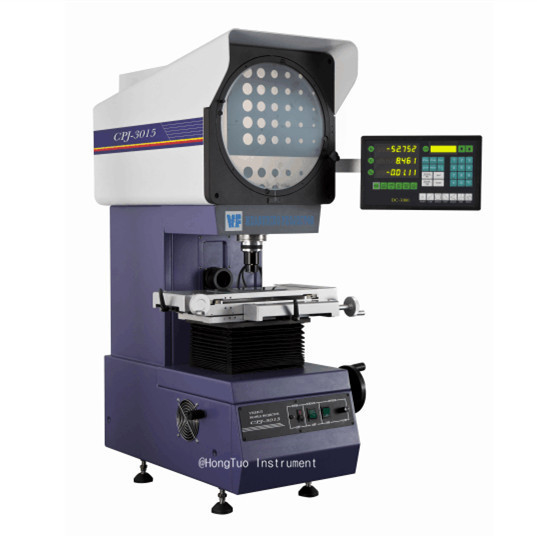

Verticale profielprojector Optische vergelijkers Optisch meetinstrument
Het meetprincipe is vergelijkbaar met dat van een optische microscoop. Het doel wordt op het podium geplaatst en een licht schijnt van onderaf op het doel.of schaduw., die op het scherm worden geprojecteerd.
Gebruik:
1Profielprojector wordt hoofdzakelijk gebruikt voor de meting van de mechanische delen van de lengte,
hoek, contour en oppervlaktevorm.
2Het wordt veel gebruikt in meter, elektron, ruimtevaartmachines, lichte industrie, universiteit, onderzoeksinstituut en meetinspectie afdeling.
3Dit instrument kan allerlei oppervlakken en contouren van ingewikkelde werkstukken inspecteren, cam, schroefdraad, versnelling, freesmachine enzovoort.
Specificatie:
| Model | CPJ-3015 | ||||
| Tabel | De metalen tafel is groot ((mm) | 340X152 | |||
| De grootte van de glazen tafel (mm) | 196X96 | ||||
| Verplaatsing van de X-as ((mm) | 150 | ||||
| Verplaatsing van de Y-as ((mm) | 50 | ||||
| Z-asverplaatsing ((mm) | 90 voor scherpstelling | ||||
| Metingsnauwkeurigheid | (3+L/50) μm | ||||
| Resolutie ((X-as, Y-as) | 0.0005 mm | ||||
| Schermgrootte (mm): | Ø 312 Gebruikt bereik>Ø 300 ((met meterlijn) | ||||
| Beeldscherm-rotatiereeks: | 0°~360° | ||||
| Rotatiehoek Resolutie | 1′ of 0,01° | ||||
| Lens | Vergroting | 10X-optie | 20X optie | 50X optie | 100x optie |
| Objectweergave | Ø30 | Ø15 | Ø6 | Ø3 | |
| Werkafstand | 77.7mm | 44.3 mm | 38.4 | 25.3 | |
| Max. werkstukhoogte | 80 mm | 80 mm | 80 mm | 80 mm | |
| Gegevensverwerkingssysteem | Het multifunctioneel gegevensverwerkingssysteem DC-3000, dat in het Engels verschijnt, kan worden gebruikt om de gegevens te verzamelen en het punt, de lijn, de cirkel, de hoek en de afstand te meten | ||||
| Koud | Door drie fans. | ||||
| Verlichting | De verlichting van de transmissie- en reflectievermogen: 24 V/150 W halogeenlamp. | ||||
| Kracht | 110V/220V ((AC), 50/60HZ, Totaal vermogen=400W | ||||
| Afmetingen | 780*780*1100 mm | ||||
| Gewicht | 180 kg | ||||
