Longmen Automatische beeldmeting

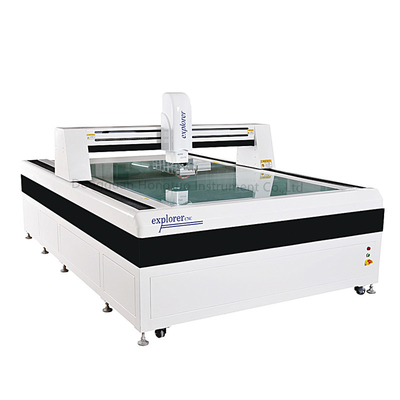

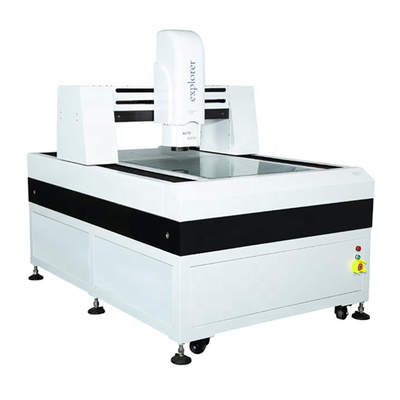

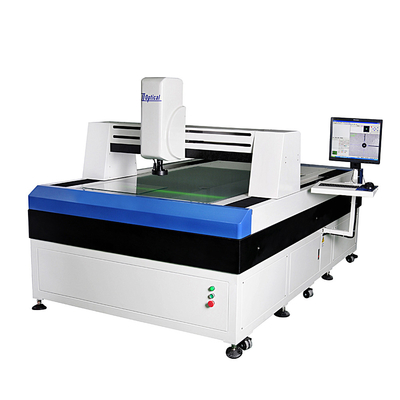

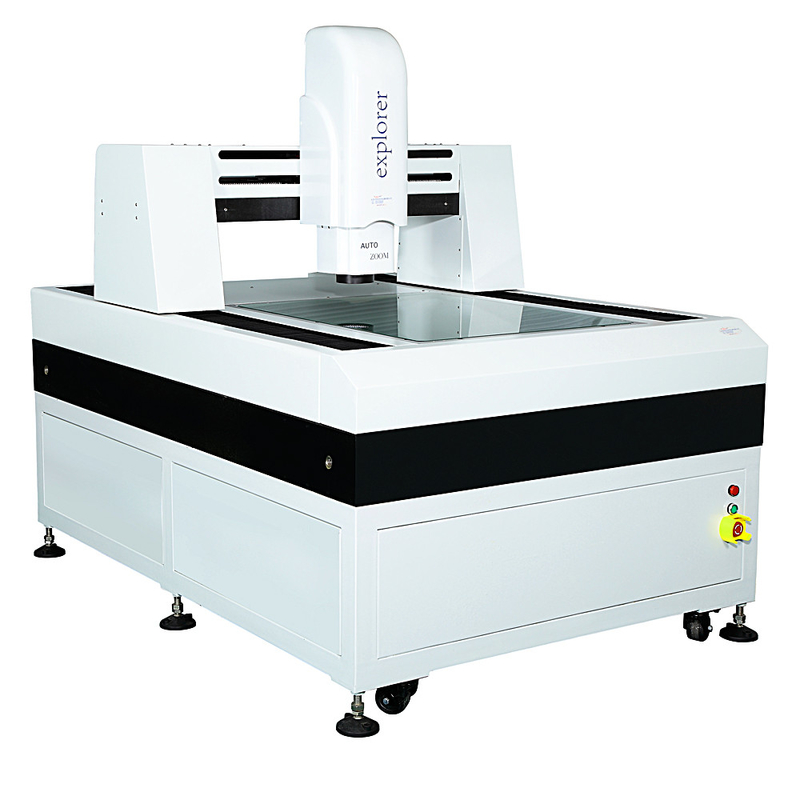

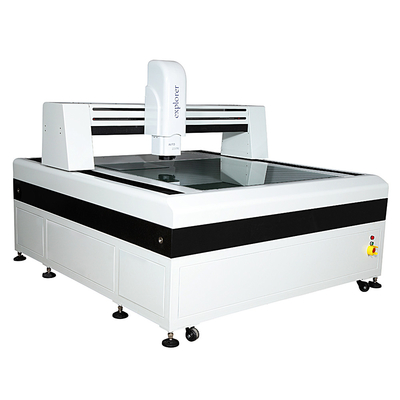

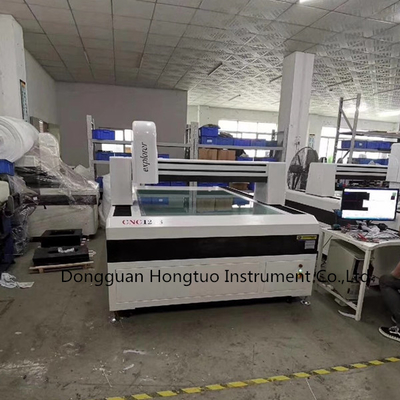

Longmen automatisch beeldmeetinstrument





Longmen CNC-meetmachine is een grootschalige videomeetmachine van het CNC-type die onafhankelijk door ons bedrijf is ontwikkeld. Het kan hoge efficiëntie en nauwkeurige meting van grote hoeveelheden werkstukken realiseren. Het is geschikt voor de inspectie en kwaliteitscontrole van preisiononderdelen. In de machines, elektronica ,hardware en andere industrieën zijn op grote schaal gebruikt.



Producteigenschappen:



1. Hoge precisie algemene meting, Z-as CNC-besturing.

2. Hoge precisie en hoge sterkte machine: 00 marmeren voet / rechtopstaande kolom / werktafel, hoge precisie en goede stabiliteit.

3.XYZ-dress-as geïmporteerde precisie V-type geleiderail / geïmporteerd slijpniveau kogelomloopspindel aandrijfsysteem, lange levensduur, goede stabiliteit.

4. Hoge precisie roosterliniaal 0,5 μm.

5.WM optische zoomlens met continue zoom, verschillende frames, verschillende vergrotingen, geen zoomcorrectie nodig.

6.HD Japanse SONY CCD-camera, hoogwaardig meetscherm.

7. Hulpfocusmeting, optische meethoogte en vlakheid, en kan worden uitgerust met de Britse RENISHAW-contactsonde.

8. Programmagestuurd oppervlaktelicht met drie ringen, acht gebieden, LED-profiellicht, coaxiaal licht. Verschillende producten met ander kleurlicht.

9. Uitgerust met bedieningshendel, eenvoudig te bedienen op elke plaats.

10. De laseraanwijzer geeft de meetposities, snelle positionering en gemakkelijke meting aan.





Specificatie:



Machinemodel		DH-CNC-4030D	DH-CNC-5040D	DH-CNC-6050D	DH-CNC-6080D
Werktafel	X/Y-as verplaatsing mm	400*300	500*400	600*500	800*600
	Z-as verplaatsing mm	De effectieve ruimte is 245 mm, de scherpstelslag is 200 mm, de werkafstand is 95 mm
	Mentale tafelmaat mm	600*500	700*600	800*700	1000*800
	Afmeting glazen tafel mm	500*400	600*500	700*600	800*600
	Aandrijvingstype	X/Y/Z-as precisie lineaire geleiding, kogelomloopspindelaandrijving.
Aandrijfsysteem meten		Optische schaalresolutie: X/Y/Z-as 0,0005 mm (0,5 μm)
		Meetnauwkeurigheid: ≤3μm+L/200 Herhaalbaarheidsnauwkeurigheid: ≤3μm+L/200
		Z-as krachtige servomotor, dubbel gesloten lusbesturingssysteem.
Beeldsysteem		Camera: Japanse SONY CCD-videovergroting 30-230X
		Len: high-definition zoomlens/continue vergroting 0,7-4,5x Kan overeenkomen met een objectieflens van 0,5x, totale vergroting: 15-115x Kan overeenkomen met 2X objectieflens, totale vergroting: 60-460X
Licht systeem		Oppervlaktelicht en projectielicht, koud licht, lange levensduur, instelbare helderheid.
Externe afmeting van de machine		700*900*1650	1100*1000*1650	1300*1600*1650	1300*1800*1650
Gewicht kg		800	1000	2000	2600



Software introductietie

De belangrijkste functies van de 3D-meetsoftware zijn als volgt:



1.Mversoepelingelementen



Kan de 12 soorten elementen meten, zoals punt, lijn, cirkel, boog, ellips, rechthoek, trog, O-ringen, afstand, hoek en open wolkenlijn, gesloten wolkenlijn).

Functies:

De verscheidenheid aan meetmethoden (automatische discriminant, mijnpuntmeting, vergelijking, tolerantiecontrastmeting. Vooraf ingesteld element), kan aan de behoeften van verschillende klanten voldoen, het gebruiksgemak en de meetprecisie aanzienlijk verbeteren.

Er zijn veel bemonsteringsmethoden met één punt: het muispunt, het kruislijnrandpunt, versterkt door punten.

Gesloten om de omtrek van de wolkenlijn, het gebied en het zwaartepunt te meten, het gebruik van drie interpolatie-algoritmen, voor de meest nauwkeurige meetmethode van de wolkenlijn.

Kan een doos ondernemen om meer ronde, snelle en nauwkeurige meting van meerdere rondes tegelijk te meten.

De gemeten gegevens kunnen worden opgeslagen als DXF-bestand, of. BMP-afbeeldingen en het gebruikersprogrammaformaat.



2.Demacro-meetfunctie



De macromeetfunctie is dat er een bepaalde maatregel zal zijn, een opdracht die aan een knop is gekoppeld. Klik op de knop die de macromeetfunctie start, de macromeetfunctie voltooit automatisch de tektonische beweging, verkort de tijden van de muisbediening van de gebruiker en verbeter de werkefficiëntie.

Opmerking: macrometing verschilt van de gebruikersprogrammafunctie, macrometing registreert geen bron, coördineert positiemeetconditie, enz. Voer de macrofunctie uit, verplaats ook de werkbank niet, polijst, enz. 16 software biedt een set macrometingen functie, kan de gebruiker het knoppictogram voor de macrometingsfunctie bewerken. De macrofunctie-interface is als volgt:





3.Automatische opnamemeting



Klik en gebruik vervolgens de muis om naar de rand van het werkstuk te cirkelen, zodat u automatisch de randlijn, cirkel of boog kunt vinden. De volgende figuur wordt automatisch rond omlijst.



4.Eelement structuur



Elementen om krachtig te construeren. MEGA-structuur biedt 10 soorten 2d-elementenmethode ("translatie", "rotatie" en "extractie", "combinatie", "parallel" en "verticaal", "spiegel", "symmetrie", "kruispunt", "raaklijn" ) tektonische geometrie-elementen. MEGA-elementen met een 2D-structuur maken het voor gebruikers moeilijk om gemakkelijk met een bepaalde hoeveelheid elementen om te gaan, om de werkefficiëntie te verbeteren.



5.Autofocus-functie



Biedt nauwkeurige focus en snelle focus, die kan worden gebruikt om hoogtewaarden te meten door scherp te stellen, of om huidige puntcoördinaten te bereiken door autofocus.



6.Extra dimmer



Die bewegingslichtindicator instrueert de gebruiker wanneer dit de beste tijd is voor de lichtintensiteit, vermijdt de meetfout veroorzaakt door de verlichting, verbetert de meetnauwkeurigheid en meetefficiëntie.



7.Grafische functie

Hebben een perfecte beeldverwerking en weergavefunctie (lokale versterking, schaling, vertaling, vensterweergave, volledig scherm), maakt de meting meer beeld, intuïtief en eenvoudig te bedienen door de gebruiker. Middelste muisknop rollen, inzoomen op afbeeldingen, toets ingedrukt houden om de muis te bewegen, de mobiele afbeeldingen.



8.Tagfunctie



Kan direct in de plot en de elementen van de afbeeldingsafbeeldingen op de hoek, afstand, afstand van X-richting en Y-richting afstand en straal van cirkel (boog), ronde (boog) diameter, booglengte. De gebruiker is in één oogopslag duidelijk.



Het afbeeldingsvenster en het tekenvenster kunnen weergavemeetelementen en annotaties synchroniseren. Afbeeldingen kunnen verborgen venstertekeningafbeeldingen zijn, kunnen worden gesynchroniseerd om te verwijderen, afbeeldingsvenster en 2D grafische venster grafische elementen selecteren. Hieronder om de afstand in de ronde X-richting en de Y-richting en de straal van de cirkel aan te geven.



9.Tolerantie



Verbeter de dimensionale tolerantie van rekenkracht. Kan de standaardtolerantiezone instellen.

Conform de nationale norm van de vormtolerantiecapaciteit, kan de vormtolerantie, echt rechte graad, cirkel, boogrondheid berekenen.

Positietolerantieberekening omvat positiegraad, parallelle graad, verticale graad, helling en concentriciteit, mate van symmetrie. Alarm buiten tolerantie automatisch en met rode waarschuwing.



Het invoerdialoogvenster voor tolerantie voor ronde afmetingen wordt hieronder geïllustreerd.





10.Programmering voor het importeren van DXF-bestanden

Na het importeren van het DXF-bestand zal de software de gebruiker stap voor stap vragen om het werkstukcoördinatensysteem in te stellen, het DXF-bestand-gebruikersprogramma om de import te voltooien. De software genereert automatisch waarde in de naam van de elementnaam. Wanneer een gebruikersprogramma wordt uitgevoerd, ontstaat er contrast tussen DXF-bestanden en afbeeldingstexturen.



11.Rapportagefuncties

Meetgegevens kunnen worden geëxporteerd naar Excel, Word, AutoCAD, TXT.

Wanneer u het gebruikersprogramma uitvoert, kunt u gegevens in rijen of kolommen invoeren in Excel.

Als invoer voor het rapport kunnen ze kiezen of ze de afbeeldingen en bitmap willen exporteren.

Onderstaande afbeelding is dezelfde werkstukmeting na vijf keer, automatische export naar Excel in het rapport.



12.Online SPC-functies

MEGA 2 d biedt onafhankelijke, professionele SPC-software voor de daaropvolgende verwerking van gemeten gegevens.

Software en SPC-software naadloze verbinding, meetsoftware na voltooiing van meetgegevens automatisch geïmporteerd in de SPC-database, zonder menselijke input, alle ingestelde controlelimieten werden gedaan in meetsoftware, het is niet nodig om de SPC-software in te stellen, waardoor de efficiëntie aanzienlijk wordt verbeterd . SPC verzorgt proces en analyse met de controlekaarten. Bieden controlediagrammen zijn: gemiddeld bereik controlediagram, de gemiddelde standaardafwijking controlediagrammen, het mediaan bereik controlediagram, individuele waarden en voortschrijdend gemiddelde controlediagram, histogram, CPK-grafiek, specificatie standaardafwijking controlediagrammen, het proces standaardafwijking controlediagrammen, standaardafwijking vergelijkingsgrafiek, proces voorgesteld analysediagram, etc. Voor het genereren van afbeeldingen kunt u acht beslissingsregels gebruiken. Hun grafieken en gegevens kunnen worden afgedrukt en geïmporteerd in Excel.



Diagram om het dialoogvenster voor het diagramtype te kiezen.



• Help-systeem



2d biedt een compleet hulpsysteem. Help gebruikers die niet bekend zijn met software en maak het gebruik van de software snel onder de knie.







Verbintenis van na-service



(1)Debuggen en trainenG

Zodra de goederen op de plaats van montage aankomen, moeten de kopers de verkoper hiervan op de hoogte stellen. Wij zullen vóór de afgesproken datum op de locatie van de koper aankomen om de goederen te monteren. De kopers moeten de nodige assistentie verlenen.

Het montagewerk moet binnen één dag worden voltooid, inclusief het positioneren van het hoofdgedeelte en de bijbehorende accessoires, het waterpas stellen van het lichaam, het herstellen van de drie assen, het lokaliseren van de CCD, het controleren van de verbindingen en het testen van het functiecircuit.

Het afstelwerk is doorgaans binnen één dag klaar, inclusief precisiecorrectie.



Opleiding:

Trainingsplaats: de door de koper aangewezen positie.

Aantal stagiaires: na de montage en acceptatie van de goederen traint de ingenieur van de verkoper een of twee van de kopers (de stagiair moet basiskennis hebben van meten en computer).

Inhoud van de training: de machine en de meetsoftware bedienen totdat de cursist de basisvaardigheden zelf onder de knie heeft.



(2)Naservice binnen garantie



De garantieperiode wordt gedefinieerd als één jaar na het voltooien van de foutopsporing en training. Gedurende deze periode wordt elk defect aan het product of accessoire (inclusief behuizing, elektrische behuizing, elektrische controller, lens, CCD, software) gerepareerd of vervangen door de Verkopers gratis alleen bij correct gebruik.

Tijdens de garantieperiode wordt de software gratis bijgewerkt.

.

Binnen de garantie zal ons bedrijf kosten in rekening brengen als een storing of schade wordt veroorzaakt door:

Het product wordt niet gerepareerd en vervoerd in het door de verkoper aangewezen station.

Onjuiste bediening door de gebruiker.

Particuliere hermontage of demontage.

Overmacht zoals aardbeving, brand etc.

Accessoire gebruikt, niet benoemd door HongTuo.
