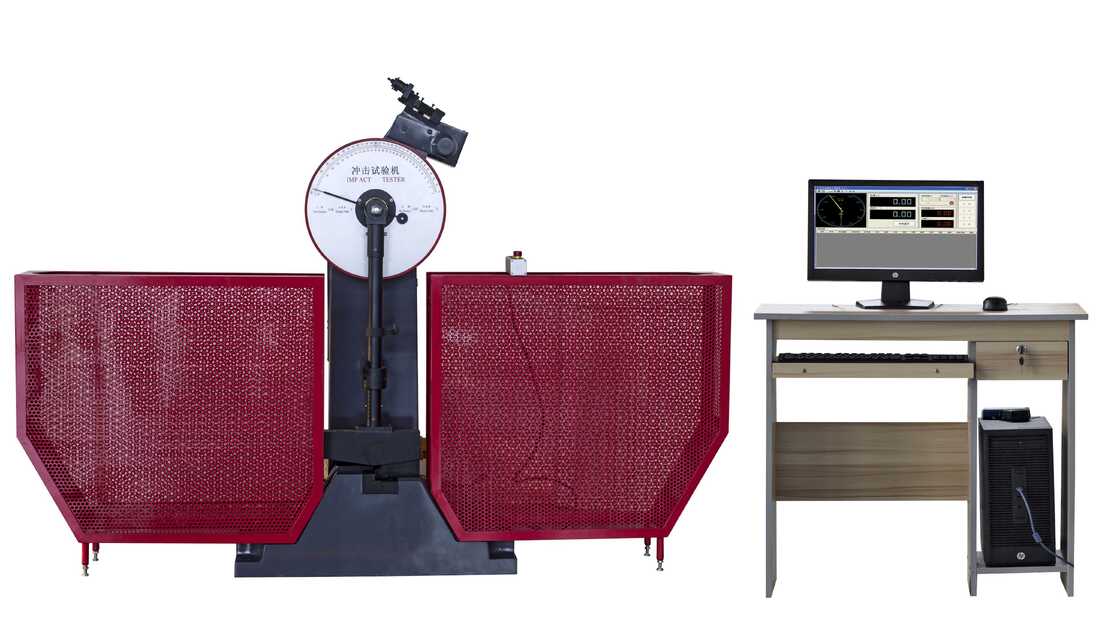

Computergestuurde slingerimpacttester voor plastic folie en verpakkingsmaterialen

I. PprestatieBeschrijving:

De DB-300C impacttestmachine wordt gebruikt om de slagvastheid van metalen materialen onder dynamische belasting te meten, om zo de kwaliteit van materialen onder dynamische belasting te beoordelen.

De machine is een semi-automatische besturingstestmachine met microcomputer, eenvoudige bediening en hoge werkefficiëntie. Het wordt bestuurd door elektrische bediening van de hijsslinger, de impactslinger en de ontladingsslinger, en kan de resterende energie van het stempeltestmonster gebruiken om de slinger automatisch te hijsen ter voorbereiding op de volgende test.

II. Technische kenmerken:

1. De machine is een semi-automatische impacttestmachine met microcomputerscherm, die gebruik maakt van pc-microcomputerbesturing, en hijsen - impact - meten - bediening - digitaal schermdisplay - afdrukken en andere microcomputerbediening, hoog rendement, hoge testnauwkeurigheid kan bereiken. Na de impact van het monster wordt de resterende energie gebruikt om de slinger automatisch omhoog te brengen, ter voorbereiding op de volgende test. De bediening is eenvoudig en de werkefficiëntie is hoog. Vooral in het continue impacttestlaboratorium en een groot aantal impacttests van de metallurgie, machinebouw en andere industrieën kunnen de voordelen ervan worden weerspiegeld. De computer kan het impactabsorberende werk van materiaal berekenen en weergeven, de hefhoek van de slinger en de gemiddelde testwaarde. Afhankelijk van de behoeften van gebruikers kan ook gegevensoverdracht op afstand worden bereikt.

microcomputerbediening, hoog rendement, hoge testnauwkeurigheid. Na de impact van het monster wordt de resterende energie gebruikt om de slinger automatisch omhoog te brengen, ter voorbereiding op de volgende test. De bediening is eenvoudig en de werkefficiëntie is hoog. Vooral in het continue impacttestlaboratorium en een groot aantal impacttests van de metallurgie, machinebouw en andere industrieën kunnen de voordelen ervan worden weerspiegeld. De computer kan het impactabsorberende werk van materiaal berekenen en weergeven, de hefhoek van de slinger en de gemiddelde testwaarde. Afhankelijk van de behoeften van gebruikers kan ook gegevensoverdracht op afstand worden bereikt.

2. De hoofdmachine van de testmachine heeft een enkelondersteunde kolomstructuur, een hangende slinger van het cantilevertype en een slingertype C;

3. Het slagmes wordt met schroeven bevestigd, eenvoudig te vervangen;

4. Eenvoudig ondersteunde ondersteuning van het balktype voor het monster;

5. De gastmachine is uitgerust met een veiligheidspin en een veiligheidsbeschermingsnet;

6. Handmatige schakelkast en computerbesturing, volgens de instructie om het hele proces van slinger, impact, automatische slinger, re-impacttest te voltooien.

7. De testmachine voldoet aan GB/t3803-2002 "inspectie van de slingerimpacttestmachine" en voert een impacttest uit op metalen materialen volgens GB/t229-2007 "charpy slingerimpacttestmethode voor metalen materialen".

III. TechnischIndicatoren:

1. Impactenergie: 300J 150J

2. Botssnelheid: 5,2 m/s

3, slinger Yang-hoek: 150 °

4. Spanwijdte van monstersteun: 40 mm

5. Ronde hoek van houderkaak: R1,0 ~ 1,5 mm

6. Afgeronde hoek van het impactmes: R2,0 ~ 2,5 mm (R8 mm)

7. De afstand van het midden van de slinger tot het impactpunt: 750 mm

8. Standaard monstergrootte: 10 x 10 (7,5 of 5) x 55 mm

9. Pendelmoment: M=160,7695Nm 80,3848Nm

10. Voeding en voeding: driefasige vierdraads 50Hz 380V 5A

11. Totale afmeting: 2200 x 650 x 1900 mm

12, de nauwkeurigheid van hoek: 0,1 °

13. Gewicht: ongeveer 500 kg

14. Omgevingsomstandigheden: geen corrosief medium, geen trillingen en geen sterke elektromagnetische interferentie in de omgeving.

IV. Configuratie van de belangrijkste apparatuur

1. Hostcomputer: 1Set

2.150J en 300J slinger respectievelijk;

3. Motor (gemonteerd op de hoofdmachine): 1 set

4. Inbussleutel S=12 (sleutelzittingklemschroef) 1 stuk;

5. Ondersteuningsregelaar: 1 stuk

6. Monstercentreerapparaat: 1Set

7. Dismounter (slinger veranderen): 1set

8. Voetbouten: 4 sets

9. Verstelbaar schuin ijzer: 4 stuks

10. Veiligheidsnet: 1set

V. Beschrijving van meting en controle

1. Computers van het merk HP

2. HP-printer

3. Windows-besturingssysteem is het werkplatform met schermweergave en muisbediening.

4. De software ondersteunt meerdere slingers.

5. Registreer slagsterkte, slagenergie etc. Ook kunnen de maximale en minimale gemiddelde waarden en standaardafwijkingen worden berekend.

6. Automatische verwerking van experimentele gegevens en automatische meting van de oscillatieperiode

7. Alle systeemparameters zijn open en operators op gebruikersniveau hebben volledig inzicht in de systeemkern.

8. Perfecte data-analysefunctie, geschikt voor allerlei soorten complexe data-analyse.

9. Zorg voor een compleet bestandsbesturingssysteem. Testrapportdocumenten, voorbeelddocumenten, enz.

10. De testgegevens worden opgeslagen in de vorm van ASC-code en kunnen door de gebruiker opnieuw worden verwerkt met alle algemene commerciële rapport- en tekstverwerkingssoftware

11. Eén enkele computer met AD-, I/O- en andere kaarten kan voldoen aan de meet- en controlebehoeften van meerdere testmachines.

Ondersteun alle soorten commerciële algemene printers om testgegevens op te slaan in de vorm van ASC-code, en alle algemene commerciële rapport- en tekstverwerkingssoftware kan worden gebruikt om testgegevens voor gebruikers opnieuw te verwerken.
