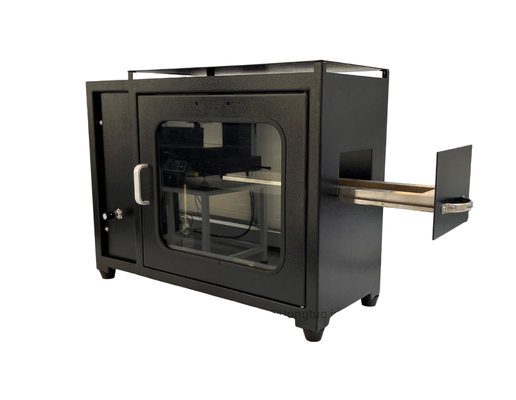

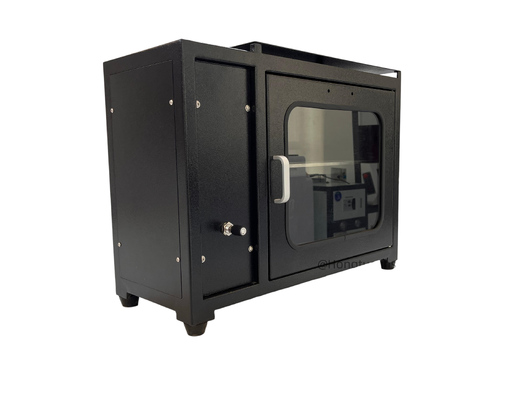

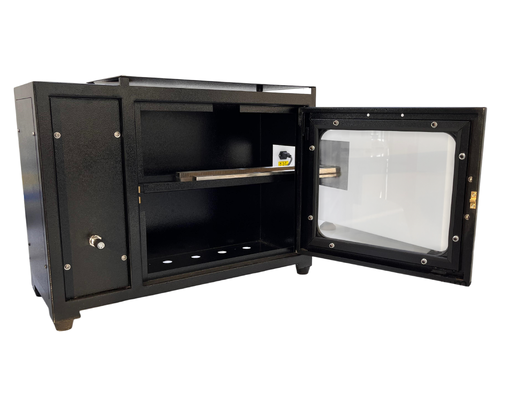

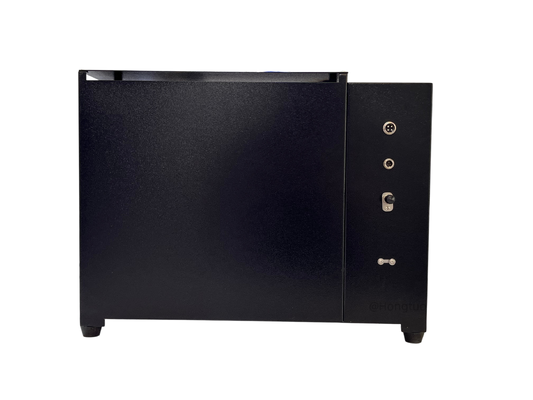

Interne Verbrandingstester voor Auto's met Touchscreen Bediening

1. Technische Specificaties

(1) Zeven-inch full-color touch/display scherm:

① Afmeting: 7 inch, effectief weergaveformaat, lengte 15,5 cm, breedte 8,6 cm;

② Resolutie: 800*480

③ Communicatie-interface RS232, 3,3V CMOS of TTL, seriële poortmodus

④ Opslagcapaciteit: 1G

⑤ Gebruikt pure hardware FPGA om het display aan te sturen, "nul" opstarttijd, inschakelen en het kan draaien

⑥ Gebruikt M3+FPGA architectuur, M3 is verantwoordelijk voor commando-analyse, FPGA richt zich op TFT-display

⑦ De hoofdcontroller gebruikt een energiezuinige processor en gaat automatisch naar de energiebesparende modus

(2) Experimentele gegevens kunnen op het touchscreen worden opgeslagen en historische gegevens kunnen worden opgehaald

(3) Na het registreren van de brandtijd berekent de apparatuur automatisch de testresultaat brandingssnelheid (ook bekend als brandingssnelheid)

(4) Grote rookkast, voldoet werkelijk aan de vereisten van GB8410-2006; de verbrandingskamer die in direct contact staat met de testvlam is volledig gemaakt van roestvrij staal, met hoge duurzaamheid

(5) Timing nauwkeurigheid 0,1s.

       (6) De Bunsenbrander (d.w.z. brander) brengt de vlam 15 seconden op het monster aan.

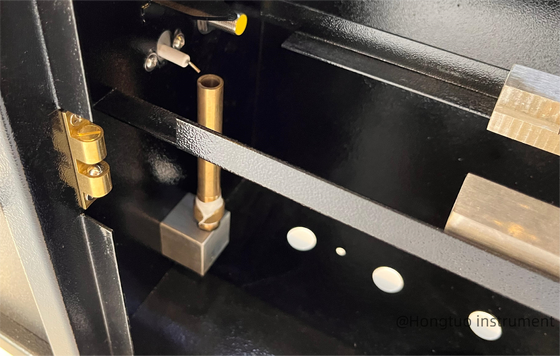

(7) De binnendiameter van de Bunsenbranderbuis is 9,5 mm + 0,1 mm en de lengte is ongeveer 100 mm.

(8) Testhellingshoek: De Bunsenbrander brandt verticaal op 90° ten opzichte van het horizontaal geplaatste monster

(9) Vlamhoogte: instelbaar van 20 mm ± 2 mm tot 100 mm ± 2 mm (meestal ingesteld op 38 mm)

(10) Vlamtoepassingstijd: instelbaar van 0-999,9s ± 0,1s (meestal geselecteerd als 15s)

(11) Nasbrandtijd: 0-999,9s ± 0,1s, observeer dat de vlam het eerste merkteken bereikt en handmatig starten en pauzeren

(12) Verbrandingsgas: vloeibaar petroleumgas of stadsgas Windsnelheidsregeling/testapparaat (optioneel)

(13) Windsnelheidsregeling/testapparaat (optioneel)

1.  Kenmerken

(1) GB8410-2006 vereist alleen stalen platen voor verbrandingskasten. De verbrandingskast van het QCS-3 instrument maakt gebruik van staalplaatspuiten, wat een hogere duurzaamheid biedt.

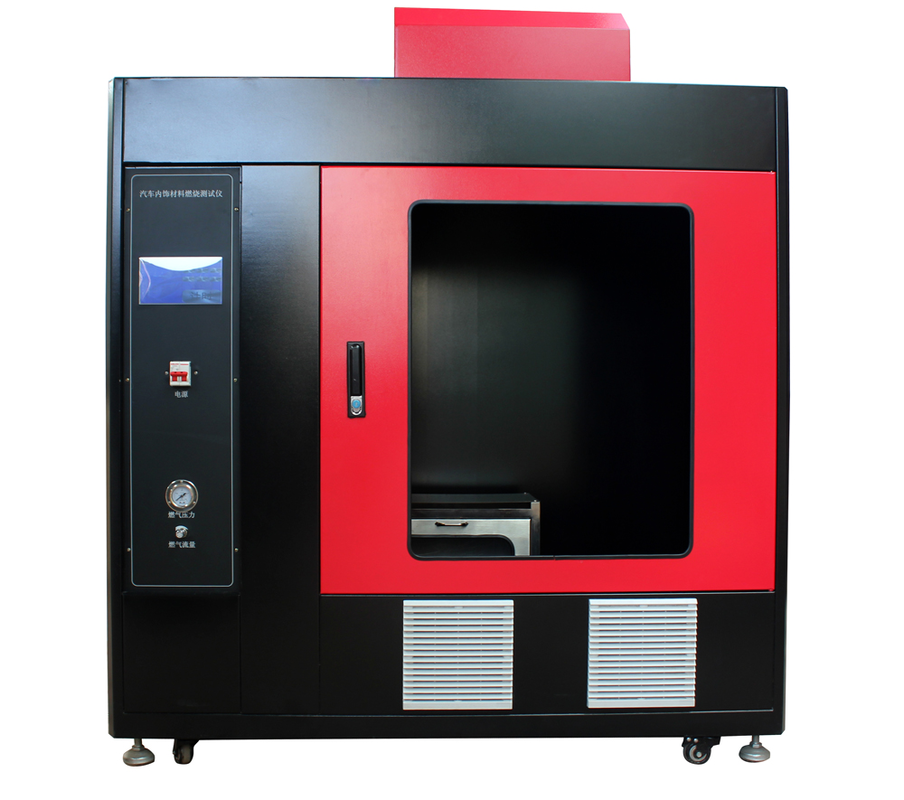

(2) GB8410-2006 vereist dat de verbrandingskast in een rookkast wordt geplaatst, en het volume van de rookkast is 20 tot 110 keer het volume van de verbrandingskast. De afmetingen van de verbrandingskamer van het QCS-3 instrument zijn 385*204*360 mm en de afmetingen van de rookkast zijn 1050 mm×640 mm×1300 mm. Het werkelijke volume van de rookkast is ongeveer 30 keer het volume van de verbrandingskast. Er wordt niet bezuinigd en het voldoet volledig aan de standaardvereisten.

(3) Het regelgedeelte is gescheiden van de verbrandingskamer om te voorkomen dat de testresultaten in de verbrandingskamer worden beïnvloed door de testoperatie in het midden

(4) Omdat het instrument groot is, is er voor het gemak van de gebruikers een dubbel ontwerp met een vaste voet en een verrijdbaar wiel (de vaste voet is in hoogte verstelbaar) gemaakt, wat erg handig is voor transport en stationair plaatsen van de apparatuur.
