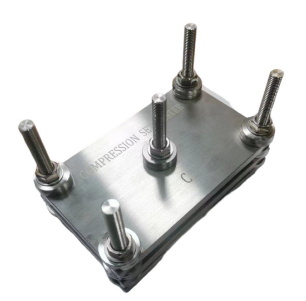

HT-759 Compressie-test voor rubber

Sollicitatie

De rubberen compressiesettester comprimeert een monster van bekende hoogte tot een gespecificeerde hoogte volgens de vereiste compressiesnelheid, handhaaft het gedurende een bepaalde tijd onder gespecificeerde temperatuuromstandigheden, laat vervolgens de compressie los, herstelt het monster in een vrije staat en meet de hoogte van het monster.

De compressiesettester bestaat uit parallelle stalen platen, begrenzers en bevestigingsmiddelen. Het wordt gebruikt om de vervorming van gevulkaniseerd rubber, thermoplastisch rubber of schuim te meten bij kamertemperatuur, hoge temperatuur en lage temperatuuromstandigheden, bij een bepaalde compressiesnelheid en na een bepaalde compressietijd.

Normen

ASTM D395 - 03 Standaardtestmethoden voor rubbereigenschappen - Compressieset

ISO 815-1 Bepaling van de compressievervorming van gevulkaniseerd rubber of thermoplastisch rubber Deel 1: Bij kamertemperatuur en verhoogde temperatuur

GB/T 7759.1 Bepaling van de compressieset van gevulkaniseerd rubber of thermoplastisch rubber Deel 1: Bij kamertemperatuur en verhoogde temperatuur

Technische parameters:

1. Hoogte begrenzer:

(1) Type A-monsterdiameter 29 mm, hoogte 12,5 mm

9,3~9,4 bij compressiepercentage 25%

10,6~10,7 bij compressiepercentage 15%

11,25~11,35 bij compressiepercentage 10%

(2) Type B-monsterdiameter 13 mm, hoogte 6,3 mm

4,7~4,8 bij compressiepercentage 25%

5,3 ~ 5,4 bij compressiepercentage 15%

5,65~5,7 bij compressiepercentage 10%

2. Afmetingen van rubberen permanente compressievervormingstester: breedte 120 mm, lengte 200 mm

3. Gewicht: ongeveer 15 kg

Beginsel:

Een monster met een bekende hoogte wordt gecomprimeerd tot een gespecificeerde hoogte volgens de vereisten voor de compressiesnelheid, gedurende een bepaalde tijd op een gespecificeerde temperatuur gehouden, en vervolgens wordt de compressie opgeheven, wordt het monster hersteld in een vrije toestand en wordt de hoogte van het monster gemeten.

Testprocedure:

1. Het monster moet gedurende 24 uur worden behandeld bij (23 ± 2) ℃, (50 ± 5)% RV.

2. Meet de oorspronkelijke dikte van het monster, nauwkeurig tot op 0,02 mm.

3. Plaats het monster in het instrument, plaats de pad die overeenkomt met het monstertype en vergrendel het instrument. Het kan bij kamertemperatuur worden uitgevoerd.

4. Nadat het monster is ingeklemd, moet het binnen 2 uur in een oven met ingestelde temperatuur worden geplaatst.

De testtemperatuur en -tijd verwijzen naar de norm of worden door de klant gespecificeerd. ASTM D1349-99 heeft bijvoorbeeld: -75℃, -55℃, -40℃, -25℃, -10℃, 0℃, 23℃, 40℃, 55℃, 70℃, 85℃, 100℃, 125℃, 135℃, 150℃, 160℃, 175℃, 200℃, 225℃, 250℃.

De aanbevolen testtijd voor de rubberen compressievervormingstester is 22 uur en 70 uur (in-house methode van SGS).

5. Nadat de testtijd voorbij is, haalt u het instrument onmiddellijk uit de oven en verwijdert u het monster.

Plaats het monster op een slechte thermische geleider, zoals een houten plank, en koel het af tot (23 ± 2) ℃, (50 ± 5)% RH.

6. Meet na 30 minuten afkoelen opnieuw de dikte van het monster.

Resultatenberekening:

C = [(Tot-Ti)/(Tot-Tn)] ×100%

C——Compressievervorming, %

Tn--Dikte van pad, mm

Aan--Dikte van het monster vóór de test, mm

Ti--Dikte van het monster na test, mm
