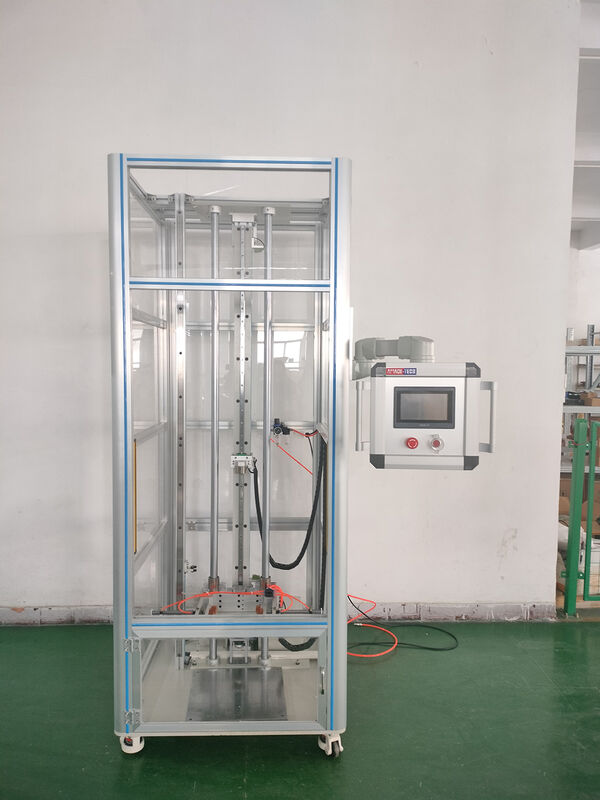

Georiënteerde druppelproefmachine HT-SXD150

Georiënteerde valtestmachine HT-SXD150

Invoering:

De mobiele telefoon valtester is geschikt voor het testen van de duurzaamheid van de behuizing en de weerstand van de interne structuur tegen (zware) vallen. Het wordt gebruikt om de impact van een accidentele val op de productprestaties tijdens feitelijk gebruik door de klant te evalueren. Het is geschikt voor valtests op kleine elektronische producten zoals mobiele telefoons, tablets, e-readers en elektronische woordenboeken in gespecificeerde richtingen of locaties. Het systeem maakt gebruik van een touchscreen en PLC om te communiceren, bestuurt een remstappenmotor om het heffen en neerlaten van de klemmen op het valmechanisme aan te drijven, en coördineert met het ontgrendelingsapparaat en de ontgrendelingsactie van de klemmen om de valtest te voltooien.

Functies:

1. Het frame is gemaakt van aluminium profiel en verdikt transparant acryl, wat resulteert in een esthetisch aantrekkelijke en robuuste structuur.

2. Het hefmechanisme maakt gebruik van lineaire geleiderails en synchrone riemaandrijving voor het heffen, waardoor een willekeurige instelling van de testhoogte mogelijk is.

3. Maakt het testen van producten vanuit meerdere hoeken mogelijk.

4. Maakt gebruik van een touchscreen en PLC-besturingssysteem, dat gegevens weergeeft zoals testhoogte en aantal valtests.

5. De uitrusting omvat een veiligheidslichtgordijn (automatische uitschakeling wanneer een hand het testgebied betreedt).

Technische parameters:

1. Bedieningsmethode: touchscreen-instellingen voor relevante gegevens (hoogte, realtime acceleratie > 9,2 m/s²)

2. Aandrijfmethode en valhoek: geremde stappenmotoraandrijving, omnidirectionele val.

3. Valhoogtebereik: 300-1500 mm (instelbaar), verplaatsingsnauwkeurigheid +0,5 mm

4. Drop-modus: directioneel + gratis drop, schakelbaar.

5. Klemaanpassing: verstelbare hoeken zijn 0°, 45° en 90°.

6. Klemmethode: cilinderklemming.

7. Klembereik: 0 ~ 180 mm.

8. Controller: Deze controller kan 360° draaien.

9. Valcontactoppervlak: marmeren plaat, stalen plaat, houten plank.

10. Druppelmethode: herhaalde druppel.

11. Testgegevens: valhoogte.

12. Luchtdruk: 0,2 ~ 0,6 MPa.

13. Afmetingen: 800*1000*2200mm (L/B/H) (met veiligheidsdeur).

14. Machinegewicht: 150 kg.

15. Vermogen: 1000 W.

16. Voeding: AC 220V 50Hz.
