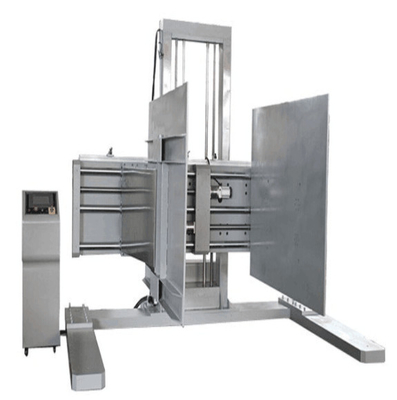

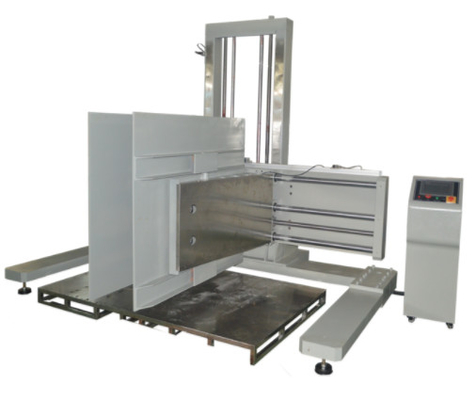

Kartonvakje Document het Testen Materiaal/het Meetapparaat van de Klemkracht voor Vervoer

Het Meetapparaat van de de Klemkracht van de kartondoos/Meter/het Testen Machine/Materiaal/Instrument voor Pakket

De verpakkende anti-snuifje het testen machine wordt gebruikt om het effect van de het vastklemmen kracht van triplex twee op het pakket en de lading te simuleren wanneer de autolading en het leegmaken van het pakket. De evaluatie van de het vastklemmen sterkte van het pakket is van toepassing op de verpakking van keukengerei, meubilair, huishoudapparaten, speelgoed en andere producten. Het is vooral geschikt voor de verpakking anti-vastklemt langs vereiste sterktetest SCHROEIT in de Verenigde Staten.

Ontwerpnorm:

ASTM D6055, de V.S. SCHROEIT Ondernemingsnorm, of Specifieke Gebruikers Niet genormaliseerde Vereisten


Hoofd technische parameters:

• Het triplex kan het vastklemmen, het openen, het toenemen, het vallen en ander bereiken acties en cyclus;
• Uitgerust met krachtsensor en digitale vertoning om het vastklemmen kracht te kalibreren;
• Het vastklemmen kracht: 10-2000kg facultatief;
• Sensornauwkeurigheid: 1/20000, metingsnauwkeurigheid 1%;
• Opheffende verplaatsing: Opheffende verplaatsing 01200MM
• Vastklemmende verplaatsing: 1002000MM, het vastklemmen verplaatsingsnauwkeurigheid: ± 0.5MM;
• Het vastklemmen experimentsnelheid: (Regelbaar) 12.7M/MIN
• Het vastklemmen plaatgrootte: 1200 ×1200mm;
• Het vastklemmen ruimte: maximumw1200 × D1200 × H1200mm;
• Het vastklemmen ruimte: minimumw400 × D1200 × H1200mm;
• Het vastklemmen snelheid: regelbare 5 ~ 50mm/min;
• Het opheffen ruimte: regelbare 100 ~ 600mm, kunnen ook volgens gebruikersvereisten zijn;
• Overzicht: 3810 × D1900 × H2100mm
• Gewicht: ongeveer 780Kg;
• Voeding: 380V/50Hz;
• Controle: Het gebruiken van PLC programmeringscontrole, geschikte verrichting, stabiele prestaties
• Machtseenheid: Kgf/N/Lbf
• Machtscontrolemechanisme: LCD de vertoning toont de maximumwaarde van de breukkracht
• Automatische eindewijze: bovenleer en ondergrensmontageseinde;
• Het vastklemmen experimentsnelheid: (Regelbaar) 12.7M/MIN
• Transmissiewijze: servomotor
• Beschermingsapparaat: lekkagebescherming, het apparaat van de reisgrens;
• Triplexsensoren: vier

Structuur en het werk principe

1) Grondplaat:

De grondplaat keurt de lassendelen, met hoge starheid en sterkte goed, en de installatieoppervlakte wordt verwerkt na het verouderen behandeling;

Testgrootte van de grondplaat: 2.5M lang X 2.0M wijd, zijn er waarschuwende lijnen rond en op het centrum, is de middenlijn de referentielijn tegelijkertijd van het teststuk, het centrum van het testspecimen voor deze lijn wanneer het testen, en mensen kan niet zich op de grondplaat bevinden.

2) De transmissiestraal

In het transmissie dwarswapen, de linker en juiste het vastklemmen wapen servomotoren de schroef drijven zich (de snelheid is regelbaar) tegelijkertijd te bewegen. Het vastgeklemde specimen bereikt de vastgestelde kracht en door de ingebouwde de druksensor van het klemwapen tegengehouden.

3) Servosysteem:

Wanneer de het vastklemmen kracht van de twee wapens van het transmissie dwarswapen bereikt en ophoudt, kunnen de controles van de servobesturingspost servo om de acties uit te voeren van het toenemen, het ophouden, en het vallen door het kettingoverbrengings dwarswapen, en de persoon zich niet aan beide kanten bevinden wanneer het testen.

4) Elektrocontrolesysteem:

5) De gehele machine keurt PLC controle goed om de doeltreffende controle van elke postactie te realiseren.

6) De gehele machine is uitgerust met een controlekabinet om de het vastklemmen kracht, het vastklemmen snelheid te plaatsen, en het opheffen en het ophouden. De hand of automatische testmodus kan op het paneel van het controlekabinet worden geselecteerd. Tijdens de handtest, kunnen diverse acties manueel worden gecontroleerd. Tijdens het automatische testen. , verenigbare verrichting van elke actie sloeg bereiken, om veilige productie, en looppas volgens te verzekeren

7) Er is een knoop van het noodsituatieeinde op het paneel van het controlekabinet.

8) om de betrouwbare verrichting van de gehele machine te verzekeren, zijn de belangrijkste onderdelen ingevoerde merken.
