Testmachines voor PE-buizen Hydrostatische druk- en barstproefmachine 250 Watertank

Ⅰ.Toepassing

De machine is ontworpen en vervaardigd volgens GB/T6111 Thermoplastische buizen voor het transport van vloeistoffen ----Weerstand tegen interne druk----Testmethode en GB/T15560Sstandaard testmethode voor kortstondige hydraulische breuk en weerstand tegen constante interne druk van kunststof buizen voor het transport van vloeistoffen . Het is geschikt voor het bepalen van de tijdsduur tot breuk onder druk of de maximale drukwaarde van een plotselinge explosie van thermoplastische buizen en composietbuizen (zoals PP-R ,PP-B ,PP-A ,PE ,PE-X ,PVC ,PVC-U en PVC-C ) onder langdurige constante interne druk en temperatuur .Het is onmisbaar voor fabrikanten van kunststof buizen en testinstituten .

De machine voldoet aan de volgende normen :

GB/T6111-2018 Testmethode voor interne drukbestendigheid van thermoplastische buizen voor vloeistoftransport

GB/T15560-95 Hydraulische kortstondige breuk- en drukbestendigheidstestmethoden voor kunststof buizen voor vloeistoftransport

GB/T18742.1 Polypropyleen leidingsystemen voor warm en koud water

installatie — Deel 1 :Algemeen

GB/T18742.2 Polypropyleen leidingsystemen voor warm en koud water

installatie — Deel 2 :Buizen

GB/T18742.3 Polypropyleen leidingsystemen voor warm en koud water

installatie — Deel 3 :Koppelingen

GB/T13663 Polypropyleen buizen voor watervoorziening

GB/T15558.1 Begraven polyethyleen (PE) buizen voor de levering van

gasvormige brandstoffen

GB/T15558.2 Begraven polyethyleen (PE) koppelingen voor de levering van

gasvormige brandstoffen

GB/T18992.1 Verknopte polyethyleen (PE-X) leidingsystemen voor warm

en koud water installatie — Deel 1 :Algemeen

GB/T18992.2 Verknopte polyethyleen (PE-X) leidingsystemen voor warm

en koud water installatie —Deel 2 :buizen

GB/T10002.1 Niet-geplastificeerde polyvinylchloride (PVC-U) buis voor watervoorziening

GB/T10002.2 Niet-geplastificeerde polyvinylchloride (PVC-U) koppeling voor watervoorziening

GB/T18993.1 Gechloreerd poly (vinylchloride) leidingsysteem voor warm

en koud water installaties —Deel 1:Algemeen

GB/T18993.2 Gechloreerd poly (vinylchloride) leidingsysteem voor warm

en koud water installaties —Deel 2:buizen

GB/T18997.1 Polyethyleen/Aluminium /polyethyleen composiet druk

buis— Deel 1 :PE/AL/PE buis met overlappende las van aluminium buis

GB/T18997.2 Polyethyleen/Aluminium /polyethyleen composiet druk

buis— Deel 2 : PE/AL/PE buis met stompe las van aluminium buis

ISO 1167-2006 Kunststof leidingsystemen - Thermoplastische buizen - Bepaling van de weerstand tegen interne druk bij constante temperatuur.

ISO13479 Bepaling van de weerstand van polyolefine buizen voor het transport van vloeistoffen tegen scheurvoortplanting.

ISO9080 Kunststof leidingsystemen en kanaalsystemen - Bepaling van de langdurige hydrostatische sterkte van thermoplastische materialen in buisvorm door extrapolatie (ISO9080, Ed. 1.0 (2003) MOD)

ASTM D1598-2015 Buis, Kunststof, Onder Constante Interne Druk, Tijd-tot-Falend van (Geen S/S Document)

ASTM D1599 Standaard Testmethode voor Weerstand tegen Kortstondige Hydraulische Druk van Kunststof Buis, Slang en Koppelingen1

DIN EN 921 (1995-01) Thermoplastische buizen - Bepaling van de weerstand tegen interne druk bij constante temperatuur

Ⅱ.Kenmerk

1.1 Dit instrument wordt gebruikt voor het testen van een bepaald bereik van interne druk gedurende een lange periode van kunststof buizen.

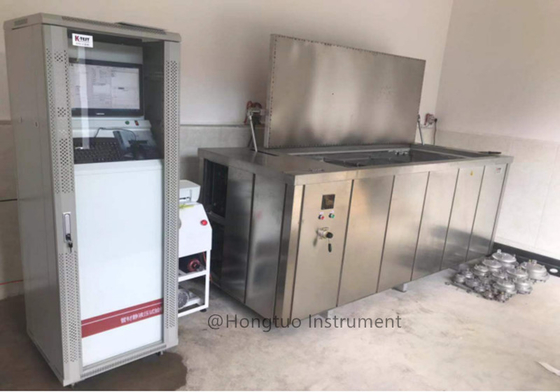

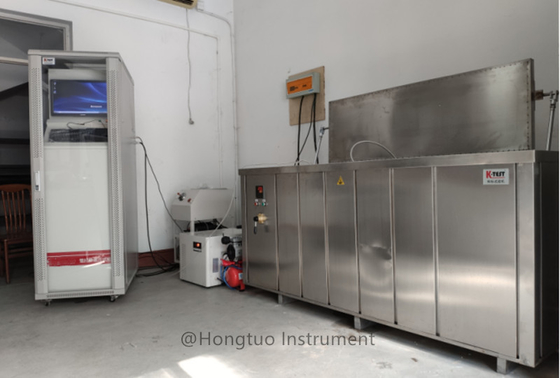

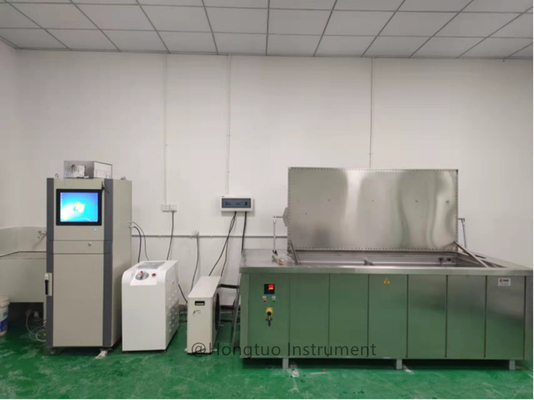

1.2 Het instrument bestaat uit een drukhost, een drukstation, een watertank, een temperatuurregelsysteem en een computersoftwaresysteem.

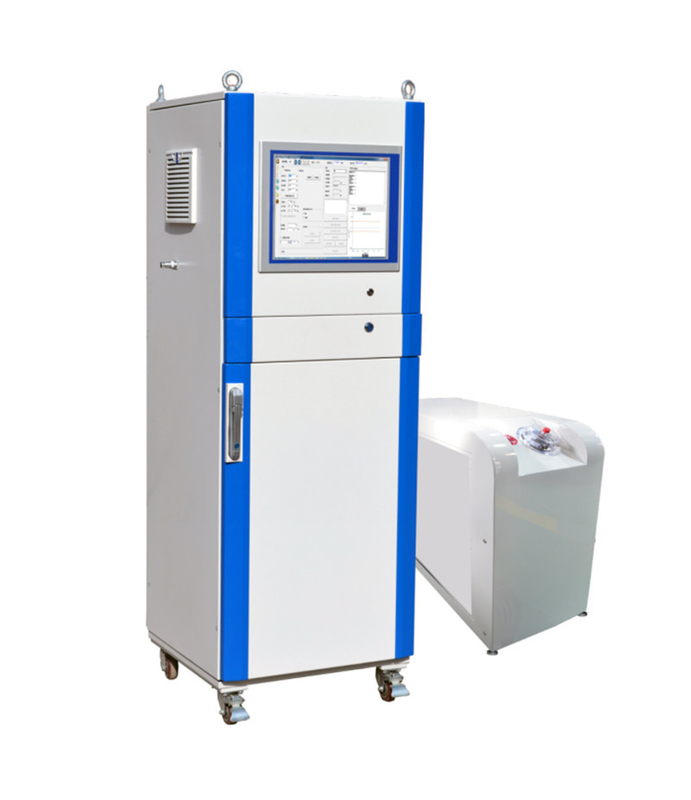

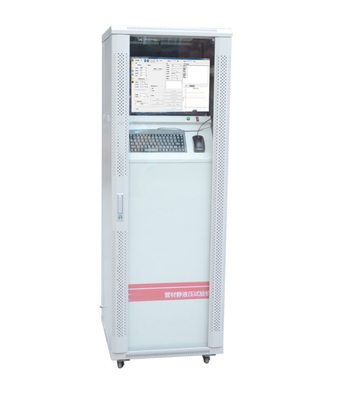

Hoofdframe: Het bestaat uit druk microcontrole-onderdelen, automatische druktoevoer en elektrische ontladingsdrukonderdelen, het druk microcontrole-onderdeel maakt gebruik van microcomputer MCU-besturing; uitgerust met een 16-bits adc-chip met hoge resolutie en hoge snelheid van ∑ - delta, real-time communicatie met de computer; en het kan automatisch druk toevoeren en ontladen afhankelijk van de druktoestand.

Drukstation: De hoofdfunctie is het leveren van druk aan het hoofdframe, de vereiste ondergrens druk van het drukstation moet hoger zijn dan alle geteste monsters. De plunjerpomp van het station is gemaakt in de Verenigde Staten (grote stroom, laag geluidsniveau, hoge druk, onderhoudsvrij).

Watertank: Het bestaat uit een elektrisch openingsdeel, een zelfcirculerend deel, een verwarmingsdeel, een automatisch watertoevoerdeel en een isolatiedeel.

Temperatuurregelsysteem: Nauwkeurig de temperatuur van de watertank regelen, temperatuurweergave, ingestelde temperatuur individueel. Het kan het vloeistofniveau van de tank op een redelijke positie regelen, tegelijkertijd kan het ook de temperatuur garanderen.

Software Systeem: Door verbinding te maken via de RS232 seriële interface met de druk op de host, kan het parameters instellen, kalibreren, druk ontlasten, nulstellen, amplitudemodulatie, de test tekenen, testrecords en testrapporten afdrukken en andere functies bieden.

2. Toepassing

Het instrument wordt veel gebruikt bij de interne druktest van allerlei kunststof buizen. Het is het ideale testinstrument voor de bouwsector, fabrikanten van kunststof buizen, nationale testsectoren en wetenschappelijke onderzoekssectoren.

3 .Werkomstandigheden

De volgende omstandigheden moeten worden voldaan om een test uit te voeren:

3.1 Omgevingstemperatuur: 10℃～40℃;

3.2 Omgevingsvochtigheid: 30%—80%;

3.3 Trillingsvrije, niet-corrosieve mediumomgeving;

3.4 Installeer en stel het instrument waterpas op een stevige fundering;

3.5 Geen sterke elektromagnetische interferentie en geen sterke windweerstand;

3.6 Een binnenafzuigsysteem is nodig om het instrument te voorkomen

Ⅲ.Hoofd specificaties

1. testdruk en tijd afzonderlijk regelbaar binnen 3 lijnen

2. drukbereik :0~10.000MPa

3. Max. werkdruk van het hoofd druksysteem 16MPa

4. hogedruk plunjerpomp

(1) druk : 16MPa

(2) volume :8-11.3L/min

(3) rotatiesnelheid :920rpm/min

5 .drukregelingsprecisie :+2% en -1% van de bovenste en onderste limiet van de

testdrukwaarde respectievelijk

6. resolutie van drukwaarde :0.001Mpa

7. transformator :testdruk bemonsteringsperioden is 0,1 milliseconde .

8. tijdsbereik :0—9999h

9. tijdsprecisie :1S

Ⅳ.Structuur en theorie

De door de hogedrukpomp gegenereerde hogedruk vloeistof wordt via hogedrukslangen naar monsters in constante temperatuur media tanks getransporteerd om langdurige hydrostatische druktesten van buizen uit te voeren na te zijn gemeten door de hoofdmotor van het drukregelsysteem
